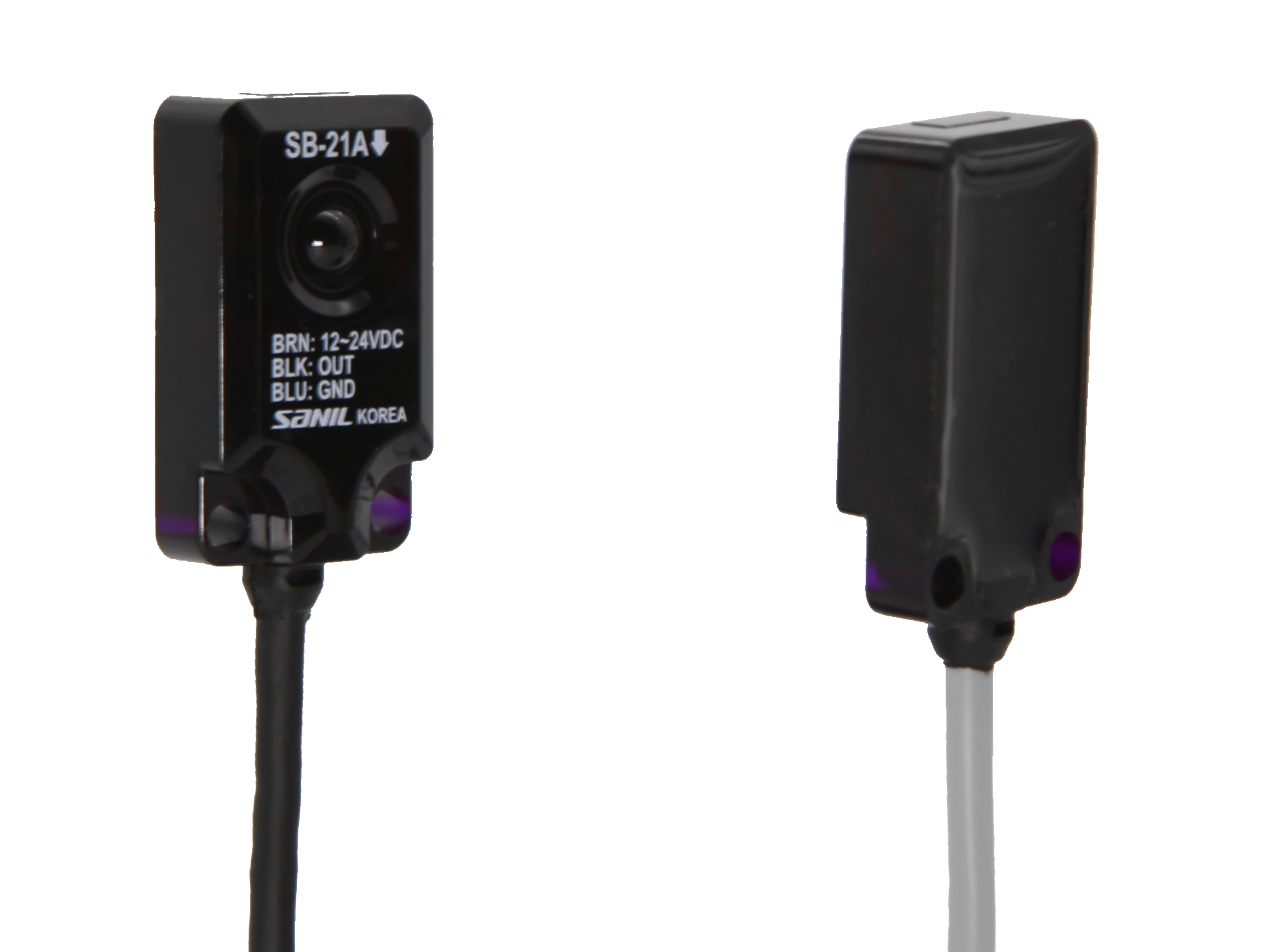

SB-21A

앰프내장 투과형 포토센서(박형)

검출방식 : 투과형
검출거리 : 1.5m
검출물체 : 불투명체(최소검출물체: Ø10mm)
동작모드 : Dark ON
응답시간 : 1ms 이하
전원전압 : 12~24V DC±10%(리플 P~P:10%이하)
광원 : 적외선 LED
제어출력 : NPN 오픈 콜렉터

#

모 델 명	SB-21A
전원전압	12~24V DC±10%(리플 P~P:10%이하)
소비전류	투광기: 20㎃이하, 수광기: 20㎃이하
검출거리	1.5m
지향각	±3° ~ 15° (검출거리 1.5m 일때)
최소검출물체	Φ10㎜ 이상 불투명체
동작형태	Dark-ON (차광시 ON)
출력형태	NPN - Transistor 오픈컬렉터 출력
제어출력	부하전류 DC 100㎃ 이하
잔류전압	1.5V 이하
응답시간	1㎳ 이하
광 원	적외선 변조광
표 시 등	투광기 : 적색 LED(통전시 점등)
표 시 등	수광기 : 적색 LED(차광시 점등)
사용주위조도	태양광 : 11,000lx이하, 백열등 : 3,000lx이하(수광면 조도)
사용주위온도	동작시 : -25~60℃ 이하, 보존시 : -25~70℃ (단, 결로 결빙이 없을것)
사용주위습도	동작시 : 35~85%RH, 보존시 : 35~90%RH 이하 (단, 결로, 결빙이 없을것)
절연저항	20㏁ 이상 (DC 500V 메가 기준)
내 전 압	AC 1,000V 50/60㎐에서 1분간
내 충 격	내구 500㎨(50G) X,Y,Z 각 방향 3회
내 진 동	주기 10~55㎐, 복진폭 1.5㎜ X, Y, Z 각방향 2시간
내노이즈	240Vp, 주기 10㎳, 펄스 0.5㎲(노이즈 시뮬레이터에 의한 방형파 노이즈)
보호회로	전원 역접속 보호회로, 출력단락, 과전류 보호회로 내장
보호구조	IP67 (IEC규격)
케 이 블	3∅×3C×0.2SQ 내유, 내열, 내한 캡타이어 케이블 2m
재 질	케이스 : PC, 내부충진물 : 에폭시
