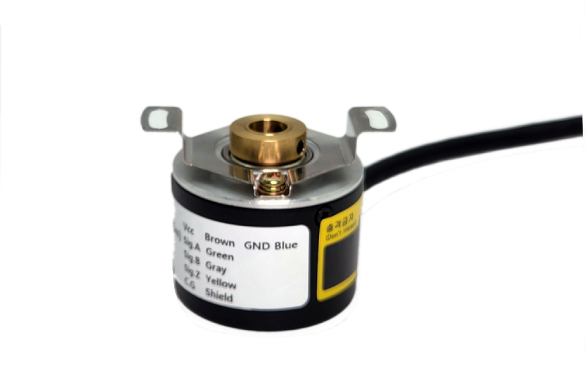

SIE-40H Series
초소형 엔코더
  • 축 외경 : Ø8mm
  • 최대응답주파수 : 300kHz
  • 분해능 : 30~5,000 P/R
  • 제어출력 : Line Drive, Totem Pole, Open Collector, Voltage Output, Complemental
  • 전원전압 : 5VDC ±5%(리플 P-P: 5% 이하)
  • 접속 케이블사양 : 후면 배선인출형
  • 보호구조 : IP50
  • #
모 델 명
SIE40H-08
출 력 방 식Line DriveTotem PoleOpen CollectrorVoltage OutputComplemental
전 원 전 압
 DC 5V ± 5%
DC 5V ± 5%,  DC 12V~24V ± 5%
소 비 전 류
200㎃ Max
80mA Max
출 력 타 입
Incremental
출 력 전 압High Level : 2.4V 이상  /  Low Level : 0.5V 이하
출 력 신 호A, /A, B, /B, Z, /ZA, B, Z
분해능
30, 50, 75, 100, 150, 192, 200, 300, 360, 500, 512, 600, 1000, 1024, 2000
2048, 2500, 3000, 3600, 4096, 5000
출력 전압
High Level : 2.4V 이상
Low Level : 0.5V 이하
최대 응답 주파수
300 kHz Max.
상승 시간
1.0 ㎲ Max
0.5 ㎲ Max
하강 시간
0.5 ㎲ Max
1.0 ㎲ Max
절연 저항
DC 500V 메가 (GND-CASE), 100㏁ 이상
축 크기
외경: Ø40,  중공축: Ø8
내 전압
AC 500V, 1분간 (GND-CASE)
내 진동
10 ~ 55 ㎐ 복진폭 1.5mm (X, Y, Z 축 방향 각 2시간씩)
내 충격
50G (X, Y, Z 각 방향 3회)
최대 회전수
5,000 rpm
사용 온도
동작 시: -10℃~70℃, 보존 시: -20℃~85℃ (단, 결로 및 결빙이 없을 것)
보관 온도
동작 시: 35~80%RH, 보존 시: 35~85%RH (단, 결로 및 결빙이 없을 것)
