산일센서

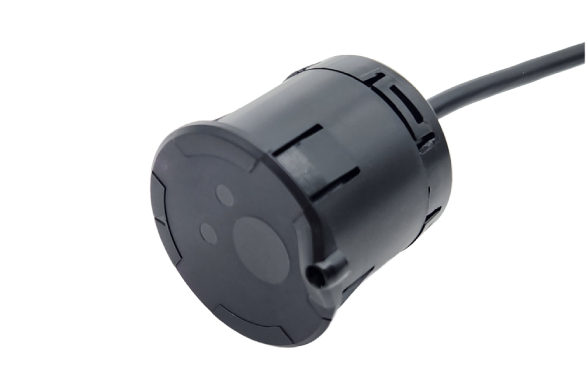

모 델 명	SRB-30
전 원 전 압	DC 12~24V (Repple P-P 10%이하)
소 비 전 류	60mA 이하
설 치 거 리	1m ~ 3m (2m 기준 오차율 ±10%이하)
자동감도설정	전원 인가 시 검출면을 자동으로 검지하여 검출구간 설정 (설정시간 10초) 검출거리 변경 시 (검출영역 자동 재설정 → 재설정 시간 3분)
최소검출물체	설치거리 2.2m : 15mm, 설치거리 3m : 25mm
동 작 형 태	동작 대기상태(물체 미검출) : Mos Relay 접점-ON (NC) 물체 검출 시(손 감지) : Mos Relay 접점-OFF (NO)
출 력 형 태	무접점 릴레이(Mos Relay) 출력
제 어 출 력	DC 24V, 100mA
잔 류 전 압	2V 이하 (DC 24V 50mA 동작 시)
응 답 시 간	100ms 이하
표 시 등	세팅 표시 : 적색LED 점멸 (초기 세팅 시 10초간 점멸)
	동작 표시등 : 적색LED 점등(물체 검출 시 점등)
	검출 대기등: 청색LED 점등(자동감도 세팅 후 점등 - 물체 미검출 상태)
투 광 방 식	적외선 변조광
사용주위조도	태양광 : 100,000lx, 조명광 : 3,000lx 이하
사용주위온도	동작 시 : -25℃~70℃, 보존 시 : -40℃~80℃(단, 결로 및 결빙이 없을 것)
사용주위습도	동작 시 : 45~85%RH, 보존 시 : 35~95%RH(단, 결로 및 결빙이 없을 것)
절 연 저 항	20MΩ이상 (DC500V Megger 기준)
내 전 압	AC 1,000V 50/60Hz 1분간
내 진 동	10~55Hz 복진폭 1.5mm X,Y,Z 각 방향 2시간
내 충 격	내구 500㎨(50G) X,Y,Z, 각 방향 3회
내 노 이 즈	2,000Vp, 주기 16ms, 펄스 1us(노이즈 시뮬레이터에 의한 방형파 노이즈)
보 호 회 로	전원 역접속 보호, 서지 전압 보호회로 내장
보 호 구 조	IP67
케 이 블	4Øx5C 흑색 케이블 1.5m
재 질	케이스&커버 : PC+ABS, 전면창 : PC (진한 보라색)
