산일센서

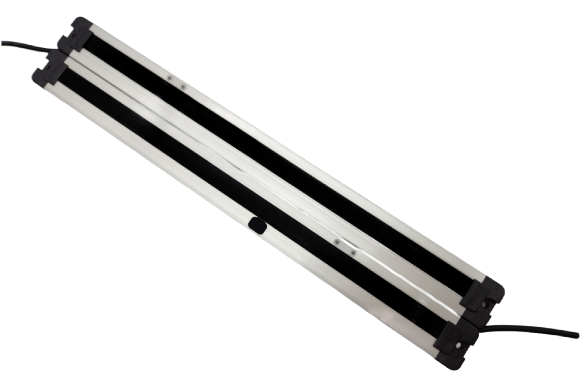

모 델 명		SFA-1204
광 축 수		12
검 출 폭		440mm
광 축 피 치		40mm
검 출 거 리		전환 Switch 선택(Short mode : 0.1~1m, Long mode : 1~3m)
전 원 전 압		DC 12~24V ±10%
소 비 전 류		투/수광기 각 70mA 이하
투광용 광원		적외 LED(940nm)
제 어 출 력		100mA, 24V
동 작 형 태		1광축 이상 차광시 ON
응 답 시 간		20ms 이하
최소검출물체		Ø60mm 이상의 불투명체
표 시 등	투광기	전원표시등 : 적색(정상동작시 점등)
		에러표시등 : 황색(에러 발생시 점등)
	수광기	안정(에러)표시등 : 황색(정상동작시 점등, 동기선 단선시 점멸)
		동작표시등 : 적색(1광축 이상 차광시 점등)
보 호 회 로		전원 역접속 보호회로, 출력단락 보호회로
사용주위조도		태양광 : 10,000lx 이하, 조명광 : 3,000lx 이하
주 위 온 도		동작시 : -10~55℃, 보존시 : -20~60℃(단, 결로 및 결빙이 없을 것)
주 위 습 도		동작시 : 40~85%RH, 보존시 : 35~95%RH
절 연 저 항		20MΩ 이상(DC500V Megger 기준)
내 전 압		AC 1,000V 50/60Hz 1분간(케이블 일체와 브라켓 간)AC 1,000V 50/60Hz 1분간
내 충 격		2m 자유낙하 X,Y,Z 각 방향 3회(포장상태)
내 진 동		10~55Hz 복진폭 1.5mm X,Y,Z 각 방향 2시간
내 노 이 즈		240Vp, 주기 16ms, 펄스 1us(노이즈 시뮬레이터에 의한 방형파 노이즈)
보 호 구 조		IP40
케 이 블		투광기 : 4Øx3C 2m, 흑색 케이블
		수광기 : 4Øx4C 2m, 흑색 케이블
재 질		케이스 : 알루미늄, 상하커버 : ABS(GF20%), 전면창 : 자색PC
